實驗室環境監測系統解決方案
實驗室是科研人員進行各類試驗的地點，實驗室中的各項測試與自然條件下的實驗對比，其最重要的特點就是在實驗室中可以提供精確可靠的實驗環境場所，并可以有計劃地對環境變量進行控制，以測試在不同的環境因素下各項實驗的測試結果，因此必須提高一個準確可靠以及的可控的環境場所，才能保證實驗結果的準確性以及實驗人員的安全，縱橫通實驗室環境監控系統通過對實驗室中的配電、實驗室環境參數的精準調控，為客戶構建一個安全、穩定的實驗室。
背景需求/ Solution background
科學實驗是一件極其嚴謹的事情，許多實驗對環境的要求極其嚴格，稍微的環境參數變動對實驗結果都會造成不準確的影響，因此在實驗室中必須對各項環境參數進行非常嚴格的控制，并且還需要支持可以對環境變量進行控制，以觀測實驗結果受環境因素影響的變化，因此必須要一套穩定的實驗室環境監控系統實時準確采集實驗室中的各項參數，同時可以手動或自動的方式控制實驗室中的智能設備，對環境參數進行實時調節，以達到實驗環境測試的要求。
方案目標/ Solution Objective
- 供電異常
- 市電停電或空開跳匝
- UPS供電異常
- 蓄電池老化問題
- 環境問題
- 溫度異常
- 濕度異常
- 空氣異常
- 安全問題
- 有害氣體泄漏
- 液體泄漏
- 氣壓異常
方案設計/ Solution design

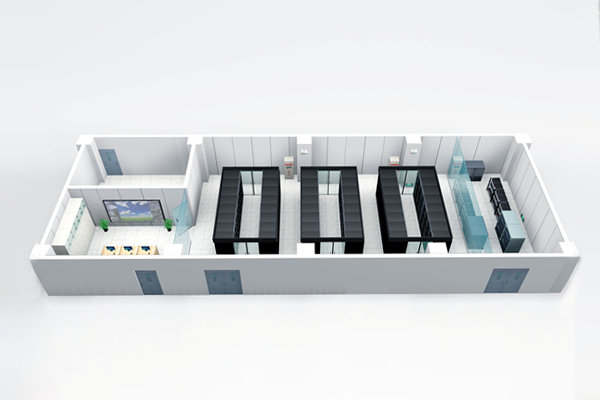

縱橫通實驗室環境監控系統采用簡潔的兩級架構：設備層及采集應用層，其硬件組成為：環境傳感器/智能設備+數據采集主機，數據采集主機實時自動采集指定區域的關鍵參數，包括：環境溫度、環境濕度、有害氣體(如：NH3、HCL)、塵埃粒子（PM2.5、PM10）壓差、風速，門禁、視頻等等。數據采集同時保障數據的記錄和傳輸穩定運行，同時環境監控平臺通過對數據特定處理，可直接展現實驗室的各項環境參數的實時狀況，若發現異常情況，即刻以聲光、語音、短信、郵件等多種方式進行報警，且所有歷史數據和記錄均可查詢、可追溯，其系統拓撲圖如下：
主要功能/ Solution Functions
| 監控類別 | 序號 | 功能模塊 | 實現功能 |
| 電源監控單元 | |||
| 電源監測 | 1 | UPS監測 | 實時監測UPS的輸入\輸出電壓、電流、功率等UPS運行參數以及UPS的運行及故障狀態 |
| 2 | 蓄電池監測 | 實時監測UPS電池組電壓、組電流、單體電池的電壓、內阻、溫度等參數 | |
| 環境監測單元 | |||
| 環境監測 | 1 | 氣體監測 | 實時監測實驗室氣體，如：甲烷、乙烷、乙烯、氮氣、一氧化碳、二氧化硫、氧氣、二氧化碳等。 |
| 2 | 溫濕度監測 | 實時監測機房內的環境溫度、環境濕度 | |
| 3 | 泄漏監測 | 實時監測指定區域的漏水、漏液情況 | |
| 4 | 塵埃監測 | 實時監測實驗室的塵埃粒子濃度，如：PM2.5、PM10、粉塵、顆粒等粒子濃度 | |
| 調控單元 | |||
| 環境調控 | 1 | 空調監控 | 實時監測空調的運行狀態、工作模式、故障狀態，支持遠程控制空調開關運行，設定溫度等 |
| 2 | 新風機監控 | 風機的實時監測及聯動控制 | |
| 3 | 恒溫恒濕監控 | 根據采集的環境溫濕度信息自動控制恒溫恒濕機運行 | |
標題/ 英文名稱
...
...
...
...
...
...
...
...
...
...

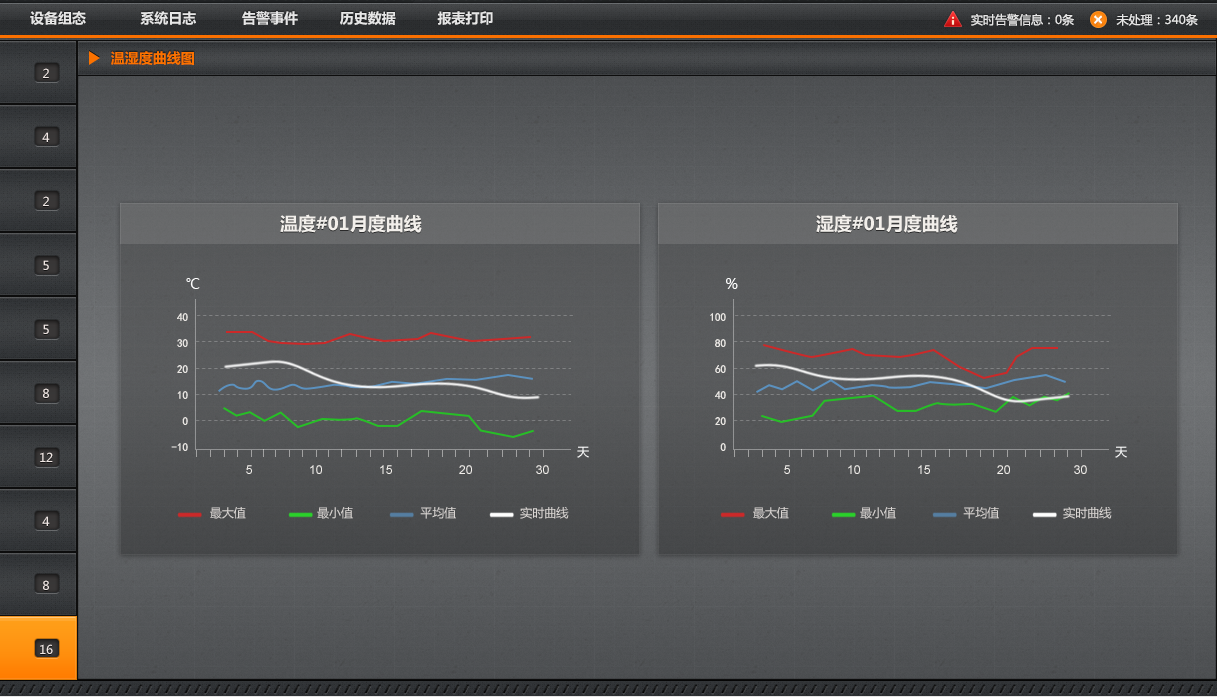

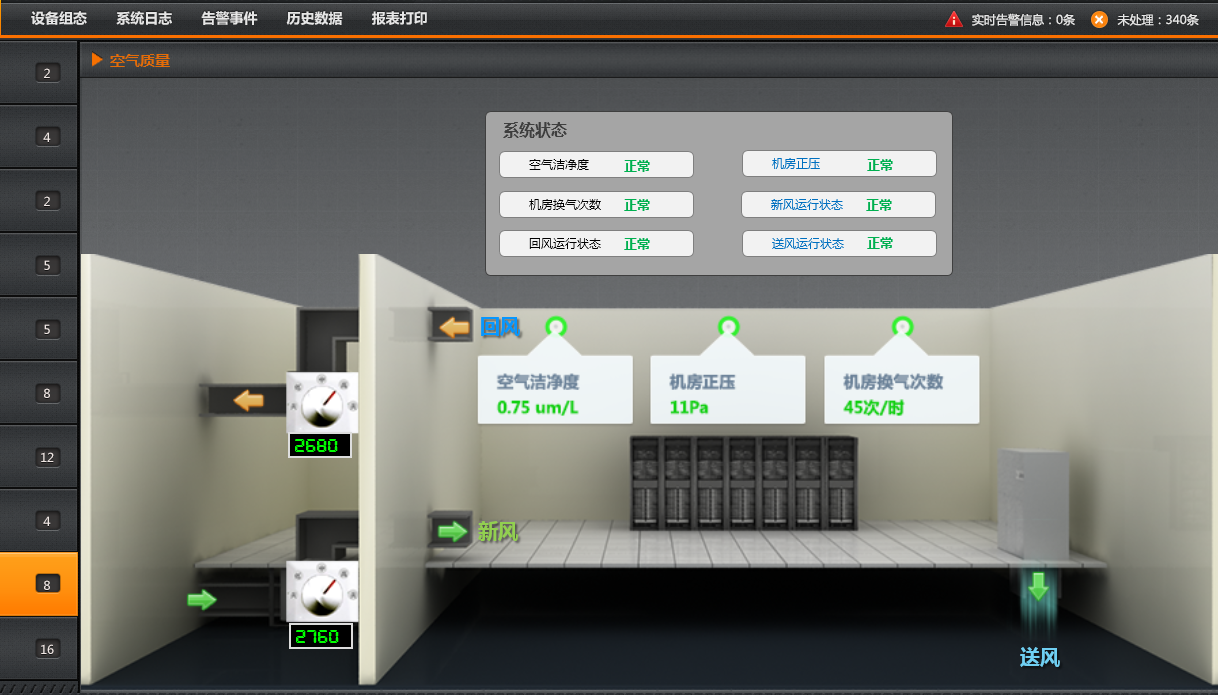

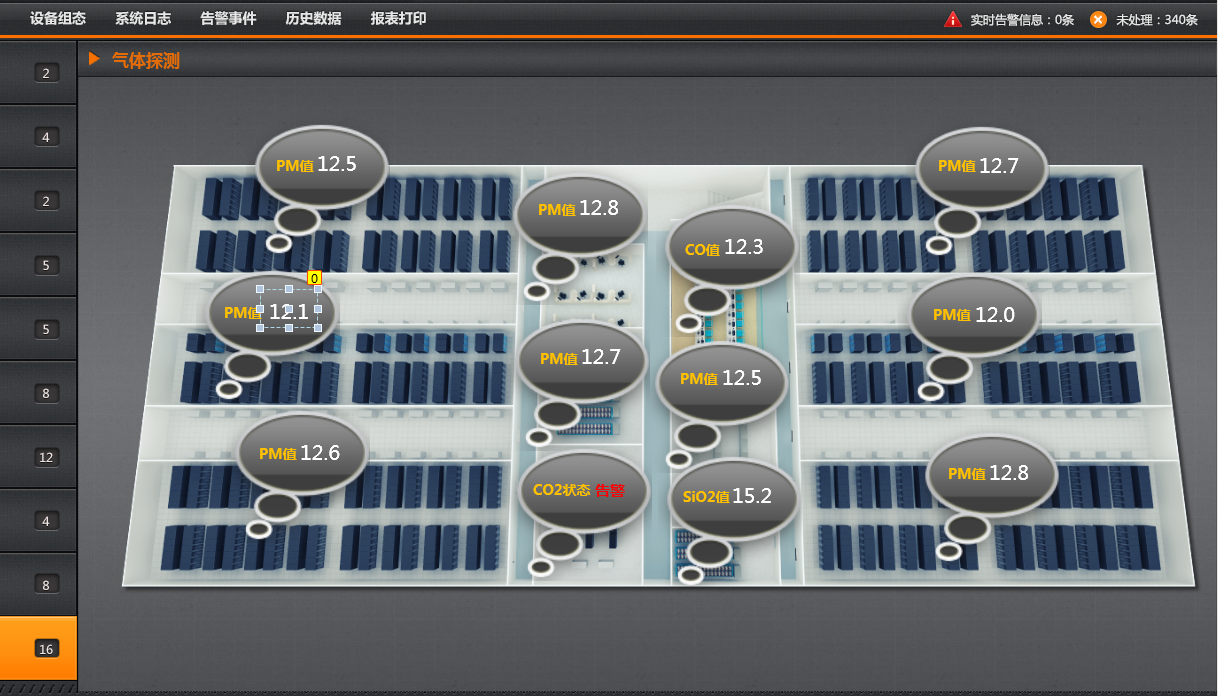

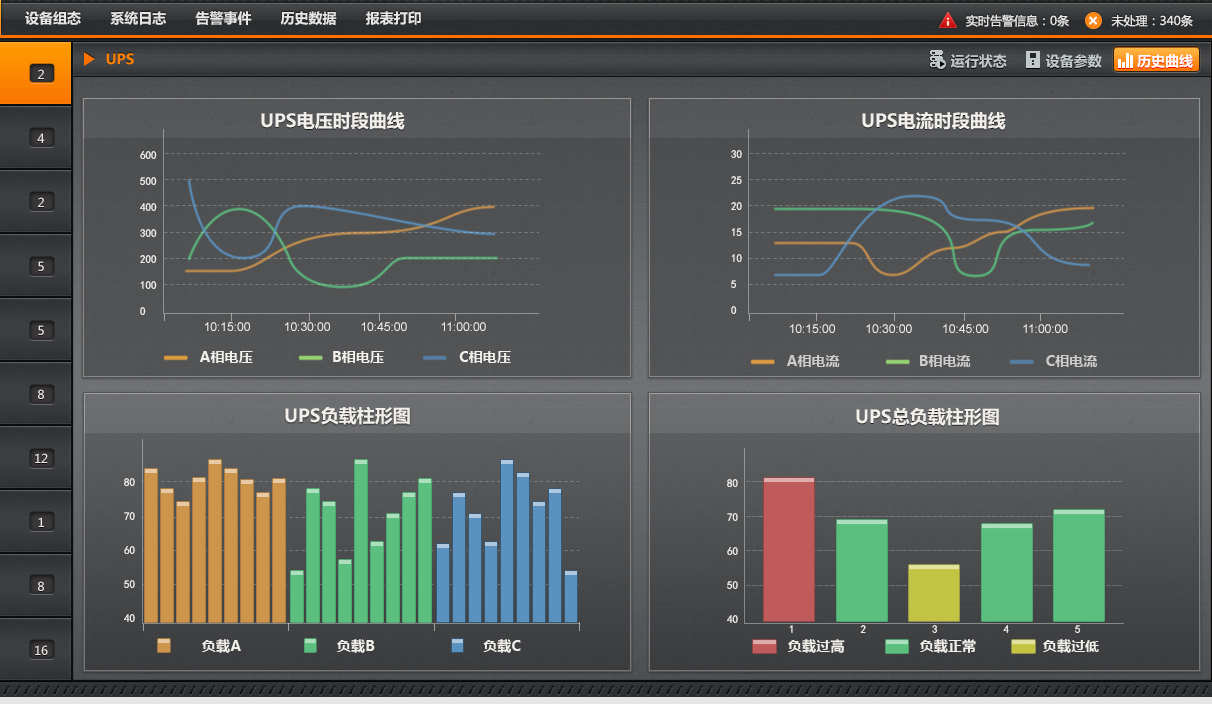

系統頁面/System UI
方案總結/Solution summary
縱橫通實驗室環境監控系統通過實時監測實驗室的環境參數，如果出現異常，系統自動聯動環境調控設備進行自動調節功能，給實驗室創造一個安全、穩定的實驗環境，確保實驗在一個預期的環境中正常開展，進而讓實驗數據具有準確性、精細性和可比較性。建立完善的實驗室環境監測系統是讓實驗結果呈現精準客觀的測試數據的前提，縱橫通環境監測系統同時支持功能拓展和第三方系統接入功能，能夠適應不斷增加的擴展需求，為實驗室的安全、穩定運行提供保駕護航。
