電信基站動環監控解決方案
隨著通訊業的迅猛發展，新5G基站已經開始大量實施，基站是無線覆蓋的基礎設施，是實現有線通信網絡與無線終端之間的無線信號傳輸的核心樞紐，通信基站的數目巨多，而且基站大都是安裝在比較邊遠的山區，夏季天氣炎熱，冬季溫度極低，而且大部分都是無人值守，給基站管理人員如何確?；菊＿\行造成極大的困擾，這需要一套穩定的基站動力環境監控系統來對基站中的動力、環境、安防等系統進行遠程監控管理。
背景需求/ Solution background
隨著通訊業的迅猛發展，新5G基站已經開始大量實施，基站是無線覆蓋的基礎設施，是實現有線通信網絡與無線終端之間的無線信號傳輸的核心樞紐，通信基站的數目巨多，而且基站大都是安裝在比較邊遠的山區，夏季天氣炎熱，冬季溫度極低，而且大部分都是無人值守，給基站管理人員如何確?；菊＿\行造成極大的困擾，這需要一套穩定的基站動力環境監控系統來對基站中的動力、環境、安防等系統進行遠程監控管理。
方案目標/ Solution Objective
對于無人值守的通信基站，一般都具有如下特點：站點數量特別多、分布廣、傳輸資源受限、電力網情況不很穩定且機房所處環境也比較惡劣，出了故障維護極不方便，縱橫通通信基站動力環境監控系統解決方案具備基站綜合監控能力，主要負責對基站內各類動力、環境、安防等設備進行統一監控管理和異常告警，有效保護現場設備及數據安全，減少財產損失，主要解決以下問題：
- 巡檢難問題
- 地域分布廣
- 位置偏遠
- 人力成本高
- 設備難管理
- 變電站數量多
- 設備無通訊接口
- 設備數量多
- 實施成本高
- 設備類型多
- 設備接口多樣化
- 監控孤島現象
方案設計/ Solution design

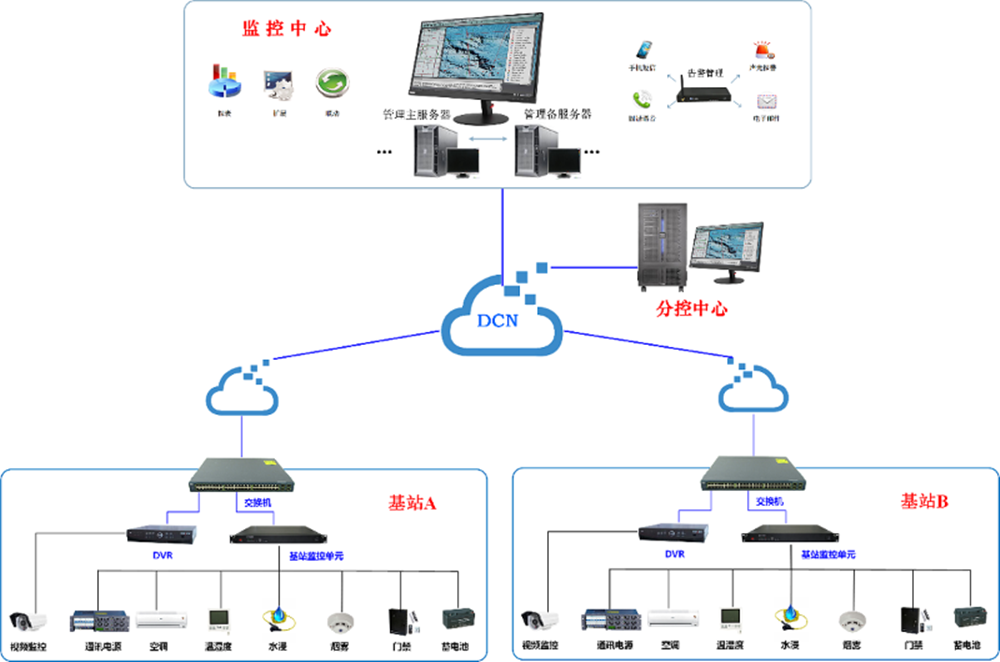

電信基站監控一般采用三級結構：中心監控主站、分控中心、基站站點。監控中心負責對整個監控網絡內所有的基站動力設備和機房環境等的監控和管理。基站監控單元只負責對某一具體移動基站內的動力設備和機房環境設備進行數據采集和控制。監控中心與基站監控單元之間通過 DCN網 交換監控信息。 分控中心負責監控網絡中的某個區域內動力空調和機房環境的監視和管理，基站站點FSU使用縱橫通嵌入式采集主機，站點的動力環境等監控量直接接入FSU，其系統架構圖如下：
主要功能/ Solution Functions
| 監控類別 | 序號 | 功能模塊 | 實現功能 |
| 動力監控單元 | |||
| 市電及配電 | 1 | 市電監測 | 實時監測輸入市電的電壓、電流、頻率、功率、功率因數等電能參數 |
| 2 | 配電開關監測 | 實時監測配電開關的通、斷狀態 | |
| 3 | UPS監測 | 實時監測UPS的輸入\輸出電壓、電流、功率等UPS運行參數以及UPS的運行及故障狀態 | |
| 4 | 蓄電池監測(可選) | ||
| 環境監控單元 | |||
| 機房環境 | 1 | 溫濕度監測 | 實時監測機房內的環境溫度、環境濕度 |
| 2 | 漏水監測 | 實時監測機房中指定點位的漏水情況（如：空調下方，對外通風口等） | |
| 3 | 空調監控 | 實時監測空調的運行狀態、工作模式、故障狀態，支持遠程控制空調開關運行，設定溫度等 | |
| 4 | 新風機監控 | 實時監測新風機的開/關機運行狀態,支持遠程開關/停啟控制 | |
| 安防監控 | |||
| 機房安防 | 1 | 門禁監控 | 對基站人員出入記錄監控，支持遠程開關門 |
| 2 | 消防監測 | 實時監測機房中煙霧濃度情況 | |
| 3 | 防雷監控 | 實時監測基站中測防雷器報警狀態 | |
| 4 | 視頻監測（可選） | 實時查看機房內的視頻實景信息 | |
方案特點/Solution Features
...
一體化采集，軟硬件高度一體化解決方案
...
遠程集中監控，將分散在不同地點的基站設備統一監控
...
高度集成的嵌入式主機、無需額外服務器
...
低成本，一臺采集主機實現數據采集、展現及告警功能
...
靈活組網，即可獨立運行也可組網跨地域的多基站監控
...
統一接口，安裝調試監控、施工維護簡單
...
集中管理平臺，完整日志管理、數據存儲功能
...
開放接口，無縫對接鐵塔、鐵路、電信、電力平臺
...
支持三大協議：B接口、IEC 61850、光芒104
...
一戰式采購，提供各類傳感器及配套監控設備
基站動環監控單元/Field Supervision Unit
縱橫通電信基站FSU是縱橫通公司自主研發的數據采集告警終端，采用ARM架構的主控平臺，支持多路數據采集接口擴展、支持RS232/RS485互用的端口數據采集，可實現對基站中的門禁設備、消防設備、空調、電源、各類環境傳感器的實時數據采集，同時內置linux系統與告警模塊，集中實現等，實現與監控中心遠程監控、故障檢測及異常報警等功能。
方案總結/Solution summary
縱橫通基站動環監控系統解決方案采用縱橫通自主研發高度集成的一體化FSU監控單元，省去中間轉換器及監控服務器，功能齊全且節省成本，是無人值守基站機房必不可少的終端設施，充分保障基站機房的安全、穩定、可靠運行，基站機房管理人員可直接在監控室即可全面掌握各種信息，輕松實現遠程巡檢與基站機房運維工作。
